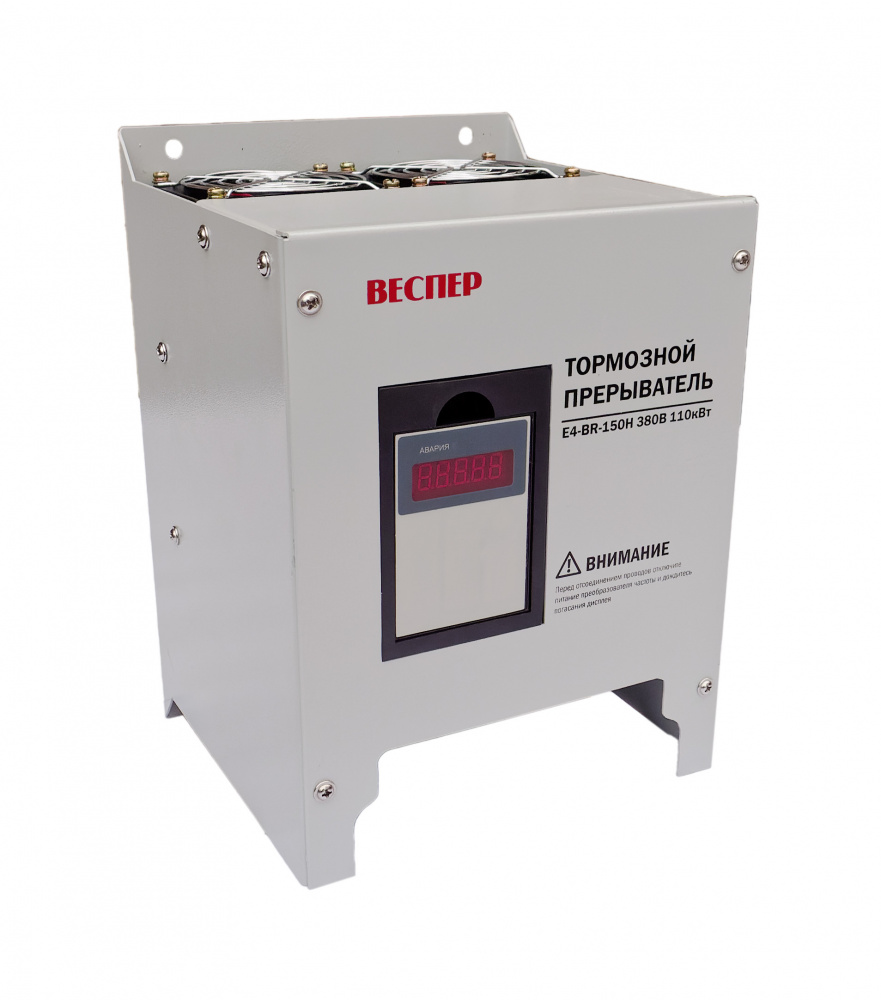

ЕкатеринбургТормозной прерыватель E4-BR-150Н
Новая серия тормозных прерывателей E4-BR имеет улучшенные показатели по сравнению с серией EI-BR, а именно: увеличено значение ПВ и время работы в цикле.
При торможении электропривода тормозной прерыватель подключает к шине постоянного тока преобразователя частоты тормозной резистор, на котором рассеивается энергия от электродвигателя.
Технические характеристики
Тормозной прерыватель предназначен для ограничения напряжения на звене постоянного тока преобразователя в режиме динамического торможения, когда время торможения очень мало либо инерционная вращающаяся нагрузка на валу двигателя велика для данного времени торможения, и в других случаях перехода электродвигателя в генераторный режим и воздействия индуцированного напряжения на звено постоянного тока преобразователя
- Номинальное напряжение срабатывания прерывателя - 660 В.
- Максимальная мощность частотного преобразователя - 110 кВт.
- Максимальный выходной ток - 150 А.
- Рабочий цикл (ПВ) - 30 %.
- Максимальное время включения в цикле* - 180 – 600 сек.
Параметры подключаемого тормозного резистора:
- Сопротивление, не менее - 5,0 Ом
- Мощность рассеяния - зависит от режима работы
* Примечание: значение «180 сек» соответствует работе прерывателя в тяжелом режиме (температура окружающей среды +45 ° C; тормозной момент 100%; ПВ 30%) и ограничивается возможным срабатыванием защиты от перегрева прерывателя. При более легком режиме работы (меньших значениях температуры, тормозного момента, ПВ) максимально возможное время включения в цикле может быть увеличено до 600 сек, а в отдельных случаях и более.
При большей мощности преобразователя частоты используется несколько тормозных прерывателей.
Порядок выбора тормозных прерывателей смотрите на странице "Рекомендации по выбору"
